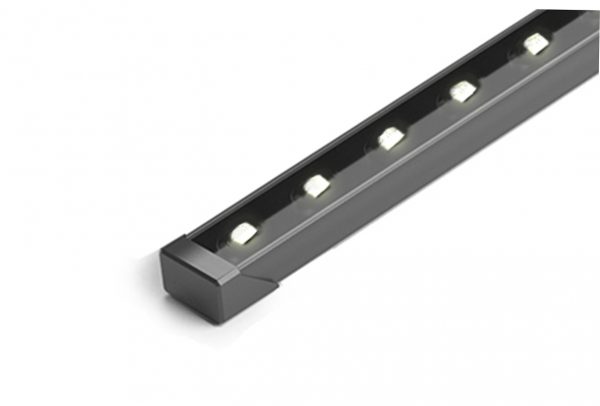

MINION OPTIK

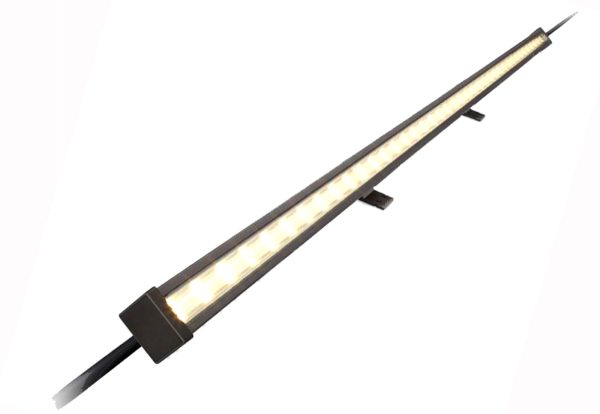

Ультракомпактный низковольтный линейный светильник с вторичной оптикой. Степень защиты IP67.
Алюминиевый корпус 29х18мм. с кронштейнами передвигаемыми по всей длине упрощает монтаж, позволяя устанавливать прибор по месту вывода закладных конструкций на фасаде.

Светильник состоит из компонентов с ресурсом не менее 80.000 часов и имеет степень защиты IP67, что гарантирует высочайший ресурс в Российских климатических условиях.

Японские светодиоды Nichia обеспечивают надежность и стабильность спектральных характеристик. Предусмотрена возможность транзитного питания светильников с помощью герметичных коннекторов.

Широкие возможности кастомизации благодаря выбору яркости, цветности, оптики и аксессуаров.

Конфигуратор

Длина
Цветность
Варианты углов излучения FWHM

Технические данные

Детали

Тип светильника

Линейный

Длина

310мм, 605мм, 903мм, 1200 мм

Мощность

32W / 1200mm

Питание

DC 48V

Управление

PWM

Цветность

3000К, 4000К

Варианты углов излучения FWHM

30⁰, 60⁰, 25х45°

Световой поток, max

2600lm

Индекс цветопередачи

Ra>80

Степень пыле-влагозащиты IP

IP67

Температура эксплуатации, °C

-40…+45⁰C

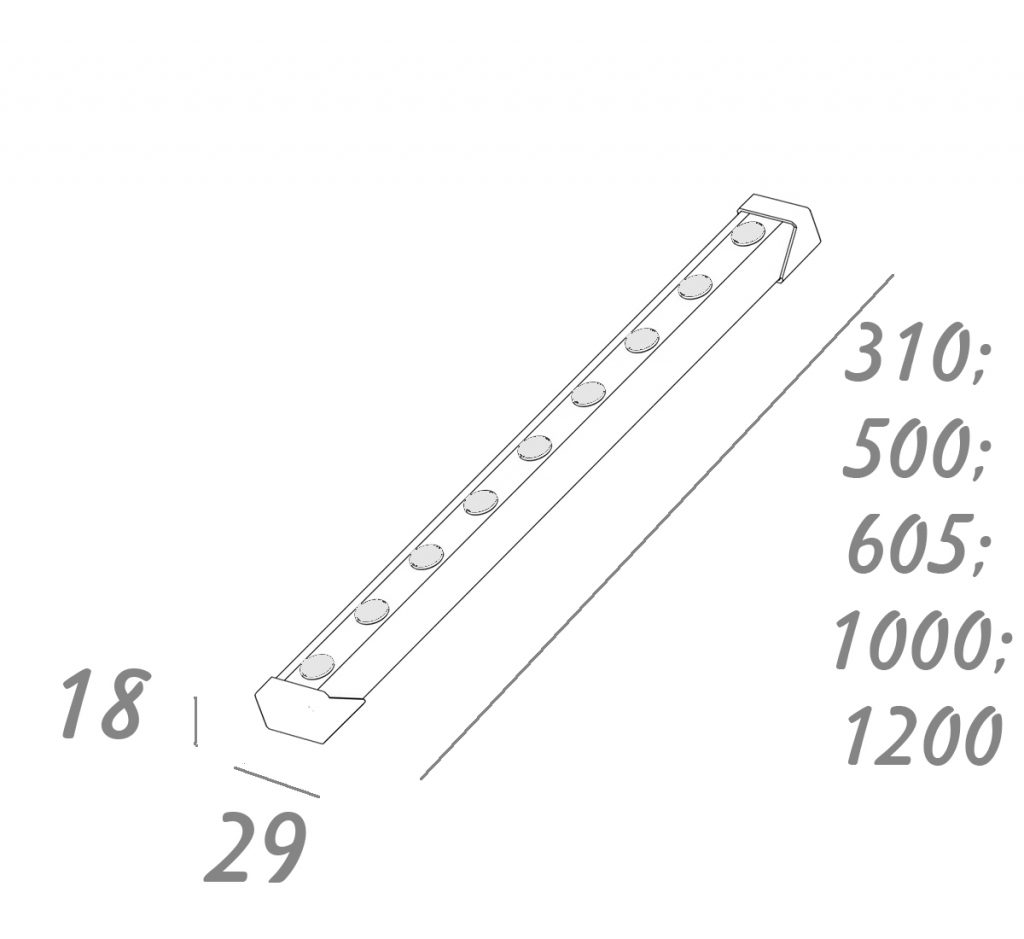

MINION OPTIK — Линейный профильный светильник для архитектурного освещения; Длина (по заказу) 310mm/605mm/903mm/1200mm; Потребляемая мощность: 32W/1200mm; Питание: 48VDC; Световой поток: 2600lm (32W/1200mm/4000K/30°); Цвет светодиодов: 3000K, 4000K; Угол излучения 30°/60°/25×45°; CRI Индекс цветопередачи: >80; Материал корпуса: алюминиевый сплав ANTICORODAL 6060 T5 с низким содержанием меди и полиэфирной окраской по стандарту Qualicoat. Цвет корпуса RAL по заказу. Установка: прибор оборудован кабелем H07RN-F с минимальным сечением 2×0,5, Øкабеля мин. 5мм или транзитными коннекторами IP68 2×0,5кв.мм. для упрощенного соединения вход-выход в единый ряд для быстрой установки. Блок питания 48VDC поставляется отдельно; Управление: PWM; Степень защиты: IP67; Степень прочности: IK04; Система защиты от перемены полярности. Рабочая температура: -40°C — +45°C; Фотобиологическая безопасность: группа риска 1 секунда EN 62471:2006; Класс изоляции: класс II; Габариты:  Д: 310.. 1200мм; Ш: 29мм.; В: 18мм. (без кронштейна); Вес 0,65кг./м.; Класс энергопотребления: A / A+ / A++ (светодиодный модуль встроен) согласно UE 874/2012; Аксессуары: Источник питания 48VDC;  Транзитный разъём питания IP68 с 2 контактами, Выводные кабели требуемой длины; Не юстируемый кронштейн; Юстируемый кронштейн; Антислепящая шторка.

Ключевые преимущества

ПИТАНИЕ
DC 48V
ДОСТУПЕН В РАЗМЕРАХ
310mm-1200mm
цветовая теМпература
2700-4000K
КАЧЕСТВЕННАЯ ОПТИКА
30° / 60
° / 25×45°
ЗАЩИТА
от СМЕНЫ ПОЛЯРНОСТИ
РАЗНЫЕ ВАРИАНТЫ ЯРКОСТИ
от 12 до 32W @1200mm
УПРАВЛЕНИЕ
PWM-ДИММИРУЕМЫЙ
ТРАНЗИТ
ЕСТЬ ТРАНЗИТНОЕ ПОДКЛЮЧЕНИЕ

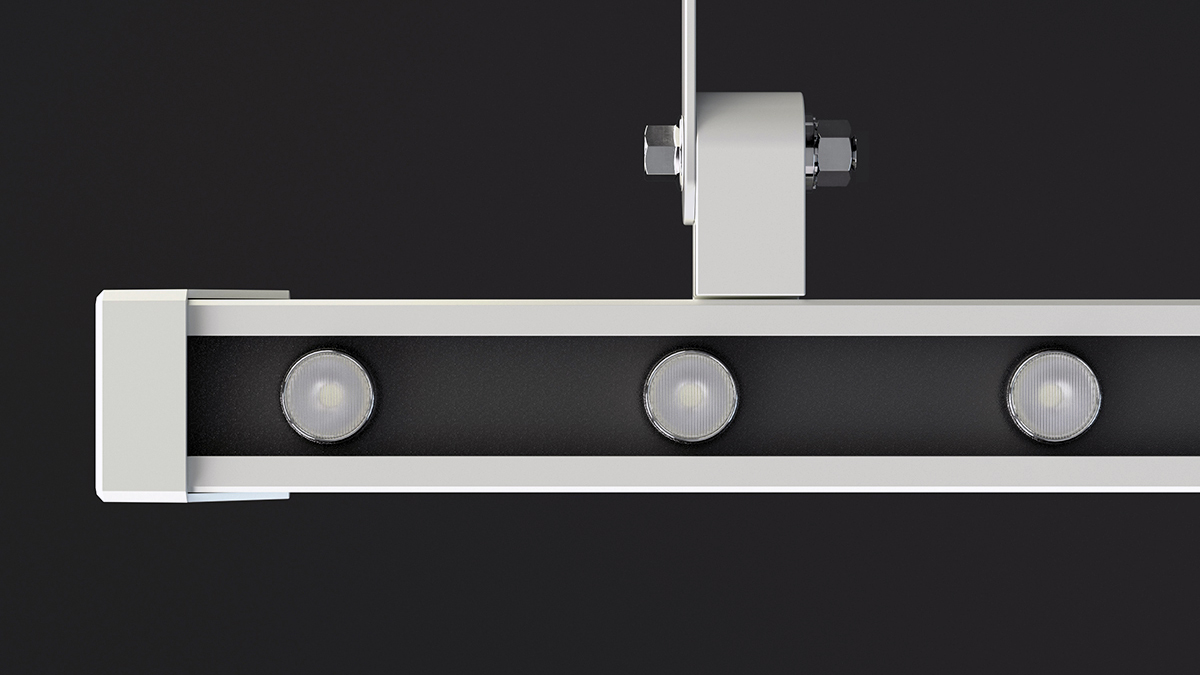

  • ВСЕГДА КАЧЕСТВЕННЫЙ СВЕТОВОЙ ЭФФЕКТ — светодиоды Nichia (Япония) вместе с тщательно подобранными линзами обеспечивают прекрасную однородность луча без световых ожогов, хроматических аберраций и ореолов по краям.
    Опциональная антислепящая шторка полезна при установке светильника на уровне глаз и ниже.
  • РЕГУЛИРУЕМЫЕ КРОНШТЕЙНЫ — могут двигаться по всей длине корпуса. Оснащены надежным крепежом. Есть юстируемые и не юстируемые кронштейны разной длины: от 50 до 120мм.
  • УДОБСТВО МОНТАЖА — Вес 0,5кг/м. позволяет монтировать светильник на поверхности со слабой несущей способностью. Герметичные транзитные коннекторы оптимизируют стоимость и скорость монтажа.
  • СУПЕРКОМПАКТНЫЙ РАЗМЕР И НАДЕЖНОСТЬ — при размере 2х3см. MINION OPTIK имеет высокую механическую прочность и яркость. Все электронные компоненты рассчитаны на температуру работы до -50°С. Светодиодный модуль герметизирован сплошной полимерной заливкой.  Светильник защищен от смены полярности питания.

АКСЕССУАРЫ И ОПЦИИ

Светозащитный экран

Предотвращает распространение света в сторону зрителя. Применяется при установке светильника на уровне глаз или ниже.

Коннекторы

Выбирается при заказе светильника. Исполнение светильника с двумя кабельными вводами вход-выход и коннекторами IP68 для быстрого подключения светильников в линию.

Цвет корпуса

Выбирается при заказе светильника! Используется полиэфирная текстурированная порошковая краска с отличной устойчивостью к атмосферным воздействиям и УФ-излучению.

Не юстируемые кронштейны 40мм

Комплект из 2шт. не юстируемых кронштейнов с вылетом 40мм. Чертеж.

Не юстируемые кронштейны 107мм

Комплект из 2шт. не юстируемых кронштейнов с вылетом 107мм. Чертеж.

Двусторонний светильник с экраном

Кронштейн с двумя светильниками в сборе с декоративным экраном из нерж. стали. Окрашивается в цвет фасада. Чертеж

Юстируемые кронштейны 50мм

Комплект из 2шт. юстируемых кронштейнов с вылетом 50мм. Чертеж.

Юстируемые кронштейны 120мм

Комплект из 2шт. юстируемых кронштейнов с вылетом 120мм. Чертеж.

Кронштейн на 2 светильника

Для задач где яркость одного светильника недостаточна. Выполнено из нерж. стали. Окрашивается в цвет фасада. Чертеж
