Ультракомпактный низковольтный линейный светильник без вторичной оптики.

Легко монтируется в непрерывную линию. Идеален для равномерного освещения карнизов.

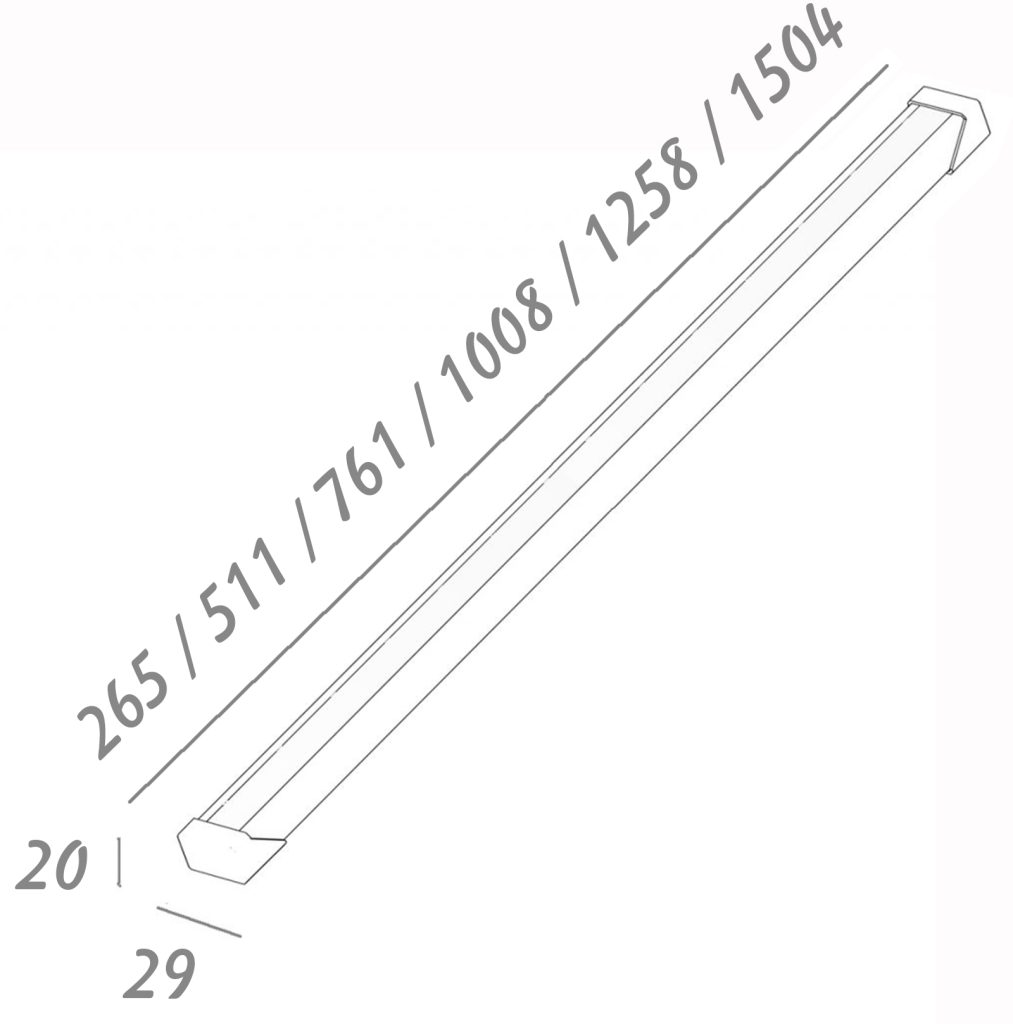

Малозаметный на фасаде алюминиевый корпус 29х18мм. с кронштейнами передвигаемыми по всей длине упрощает монтаж, позволяя устанавливать прибор по месту вывода закладных.

Благодаря весу 0,5кг/м. MINION незаменим при монтаже на поверхности со слабой несущей способностью, а также в условиях ограниченного пространства.

Уже в базовом исполнении герметичные коннекторы для транзитного подключения.

Светильник состоит из компонентов с ресурсом не менее 80.000 часов и имеет степень защиты IP67, что гарантирует высочайший ресурс в российских климатических условиях.

Конфигуратор

Длина
Цветность

Технические данные

Детали

Тип светильника

Линейный

Длина

260mm, 505mm, 995mm, 1240mm, 1485mm

Цветность

2700К, 3000К, 4000К, 5000К, Amber

Питание

DC24V, DC 48V

Мощность

12W/m, 24W/m

Варианты углов излучения FWHM

120°

Индекс цветопередачи

Ra>80

Управление

PWM

Степень пыле-влагозащиты IP

66

Температура эксплуатации, °C

-50…+50°С

MINION — Линейный профильный светильник для архитектурного освещения; Длина (по заказу) 260mm/505mm/995mm/1240mm/1485mm; Потребляемая мощность(по заказу): 24W/m или 12W/m; Питание(по заказу): 24VDC или 48VDC; Световой поток: 2150lm (24W/995mm/5000K/120°); Цвет светодиодов(по заказу): 2700K, 3000K, 4000K; 5000К, Янтарный; Угол излучения 120°; В 1 метре 48 светодиодов Nichia NFSL757, размещённыx с шагом 15мм. Углублённая в корпус печатная плата обеспечивает защитный угол. CRI Индекс цветопередачи: >80; Материал корпуса: алюминиевый сплав ANTICORODAL 6060 с низким содержанием меди и полиэфирной окраской по стандарту Qualicoat. Цвет корпуса RAL по заказу. Материал торцевых частей ABS; Материал рассеивателя: PС; Уплотнители: силиконовые; Прибор оборудован кабелем H07RN-F с минимальным сечением 2×0,75, Øкабеля мин. 5мм или транзитными коннекторами IP67 2×0,75кв.мм. для упрощенного соединения вход-выход в единый ряд для быстрой установки. Блок питания DC поставляется отдельно; Управление: PWM; Степень защиты: IP66; Степень прочности: IK08; Система защиты от перемены полярности. Рабочая температура: -50°C — +50°C; Фотобиологическая безопасность: группа риска 1 секунда EN 62471:2006; Класс изоляции: класс II; Габариты:  Д: 260.. 1975мм; Ш: 29мм.; В: 18мм. (без кронштейна); Вес 0,35кг./м.; Класс энергопотребления: A+ / A++ (светодиодный модуль встроен) согласно UE 874/2012; Аксессуары: Источник питания 24VDC; Транзитный разъём питания IP67 с 2 контактами, Выводные кабели требуемой длины; Неюстируемый кронштейн; Юстируемый кронштейн; Антислепящий экран.

Ключевые преимущества

ПИТАНИЕ
DC 24V
ДЛИНА
260-1485mm
цветовая тепература
2700-5000K
ВЛАГОЗАЩИЩЕННЫЙ
IP67

ИНДЕКС ЦВЕТОПЕРЕДАЧИ
80
отделка корпуса
любой цвет RAL
УПРАВЛЕНИЕ
PWM-диммируемый
ТРАНЗИТ
ЕСТЬ ТРАНЗИТНОЕ ПОДКЛЮЧЕНИЕ
  • ВСЕГДА КАЧЕСТВЕННЫЙ СВЕТОВОЙ ЭФФЕКТ — светодиоды Nichia (Япония) с индексом цветопередачи CRI 80. Опциональная антислепящая шторка полезна при установке светильника на уровне глаз и ниже.
  • ПРОСТОТА И УДОБСТВО МОНТАЖА — Длина светильника до 2 метров и транзитные коннекторы оптимизируют стоимость и скорость монтажа. Кронштейны могут перемещаться по всей длине корпуса, позволяя устанавливать прибор по месту вывода закладных конструкций на фасаде.
  • СУПЕРКОМПАКТНЫЙ РАЗМЕР И НАДЕЖНОСТЬ — при размере 2х3см. MINION имеет высокую механическую прочность и яркость. Все электронные компоненты рассчитаны на температуру работы до -50°С. Светильник защищен от смены полярности питания.

АКСЕССУАРЫ И ОПЦИИ

Светозащитный экран

Предотвращает распространение света в сторону зрителя. Применяется при установке светильника на уровне глаз или ниже.

Транзитные коннекторы

Выбирается при заказе светильника. Исполнение светильника с двумя кабельными вводами вход-выход и коннекторами IP68 для быстрого подключения светильников в единую линию.

Цвет корпуса

Выбирается при заказе светильника! Для окраски корпусов используется текстурированная порошковая краска с отличной устойчивостью к реагентам и УФ-излучению.

Неюстируемые кронштейны 40мм

Комплект из 2шт. не юстируемых кронштейнов с вылетом 40мм. Чертеж.

Неюстируемые кронштейны 110мм

Комплект из 2шт. не юстируемых кронштейнов с вылетом 107мм. Чертеж.

Двусторонний кронштейн с экраном

Кронштейн с двумя светильниками в сборе с декоративным экраном из нерж. стали. Окрашивается в цвет фасада. Чертеж

Юстируемые кронштейны 50мм

Комплект из 2шт. юстируемых кронштейнов с вылетом 50мм. Чертеж.

Юстируемые кронштейны 120мм

Комплект из 2шт. юстируемых кронштейнов с вылетом 120мм. Чертеж.

Матовый светорассеиватель

Выбирается при заказе светильника. По сравнению с прозрачным обеспечивает более равномерное распределение света на поверхностях с высоким коэффициентом светоотражения.

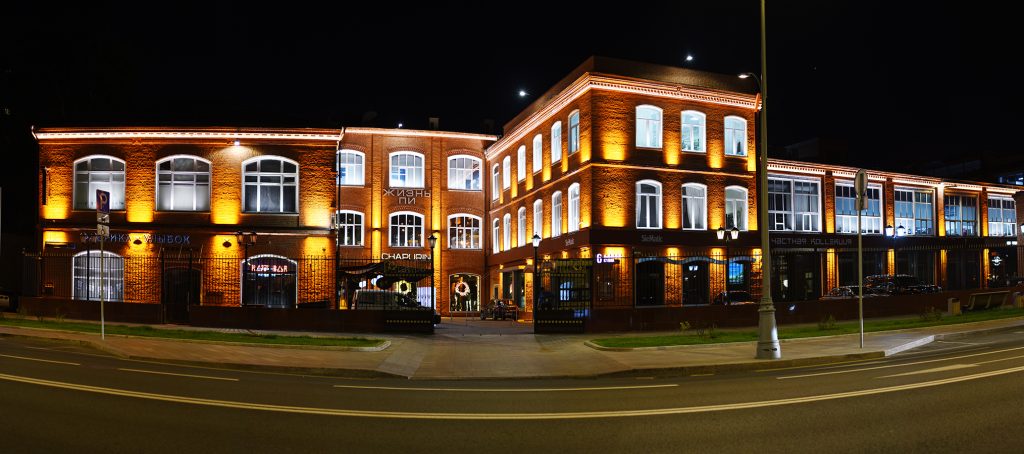

В проектах
