Краснодар. OZ Mall

Project Description



ТРК «OZ Mall» Краснодар (наружное освещение ЛЕДАРТ) завоевал премию Commercial Real Estate Moscow Awards 2013 в номинации “Лучший сверхбольшой торговый центр”

14 апреля 2012 года в Краснодаре открывается уникальный торговый комплекс «OZ Mall». Построенный на участке в 45 Га (это больше, чем 60 футбольных полей), этот торговый центр стал первым в России объектом такого масштаба и одним из крупнейших в Европе.

Как и все вновь возводимые объекты, ТРЦ «OZ Mall» испытывает дефицит энергомощностей. Поэтому систему наружной подсветки было решено сделать на базе светодиодных светильников, которые более чем в 5 раз экономичнее и долговечнее ламп. В пользу выбора данного оборудования служило и еще одно обстоятельство — задуманный архитектором эффект перелива фасада всеми цветами радуги невозможно сделать никакими другими приборами, кроме светодиодных.

Оборудование производилось компанией ЛЕДАРТ – одним из ведущих российских разработчиков систем RGB освещения. Для реализации задачи было произведено более трех сотен RGB прожекторов с системой синтеза RGB цветов. А «сердцем» системы стал блок цифрового управления, позволяющий управлять яркостью и цветами каждого прожектора отдельно.

Прожекторы были установлены на мачтах освещения, на расстоянии 3 метра от фасада здания. За счет применения вторичных оптических линз со специальной диаграммой светораспределения, удалось добиться охвата максимальной площади стены и сократить количество приборов до разумного минимума.

Соединение прожекторов и системы управления выполнено на базе протокола DMX-512. Это общепринятый стандарт управления интеллектуальными световыми приборами, применяемый в театрах, концертных площадках, а также в системах «Умный дом». Особенностью протокола является простота реализации – достаточно соединить световой прибор с пультом управления кабелем данных, установить на приборе индивидуальный адрес и записать на пульте управления сценарий работы данного светильника, или группы светильников с одинаковым адресом.

Сценарии динамического освещения, написанные одним из лучших светодизайнеров России Сергеем Бабальянцем — это ежевечернее световое шоу, которое уже успели полюбить жители Краснодара.

Подсчитано, что все установленные светодиодные прожекторы в сумме потребляют всего 17кВт. Аналогичный комплект светильников белого свечения на базе ламп МГЛ 150Вт потреблял бы не менее 65кВт в час. Получается более чем трехкратная экономия и вдобавок оригинальный эффект освещения! Кроме того, реальный ресурс работы МГЛ лампы европейского производства составляет 4.000-6.000 часов, а качественного светодиодного светильника – от 50.000 до 80.000 часов.

Примененные в прожекторах светодиоды LedEngin LZ1, рассчитанные на ток 1А, отлично зарекомендовали себя благодаря совершенной технологии производства. Разработанные и произведенные в Силиконовой Долине, эти светодиоды отличаются от конкурентов инновационной технологией корпусирования. В первую очередь, это патентованный метод изготовления корпуса светодиода. Кристалл специальным образом устанавливается на многослойную керамическую подложку, что обеспечивает наиболее быстрый теплообмен, и как следствие, многократно увеличивает ресурс кристалла. Это позволяет получить не только высокую яркость в компактном корпусе, но и непревзойденную надежность.

Первичная защитная линза светодиода выполнена из кварцевого стекла с наилучшим светопропусканием и стойкостью к высоким температурам. Поэтому она не помутнеет и не выпадет со временем (стоит отметить, что большинство недорогих светодиодов имеют линзы из силиконов или эпоксидных смол, которые не обладают данными преимуществами, и кроме того, их оптические свойства ухудшаются после пайки в печах оплавления).

Еще одна запатентованная технология обеспечивает надежное крепление первичной линзы к корпусу светодиода. Все эти преимущества позволяют не волноваться за надежность изделия в погодных условиях Краснодара, порой напоминающих субтропический климат.

Также следует упомянуть о системе стабилизации тока, протекающего через светодиод – ключевого фактора, напрямую влияющего на срок службы как светодиода, так и изделия в целом.

Для обеспечения максимальной надежности были применены драйверы тока AP8802 от Diodes Inc. – одного из ведущих американских разработчиков. AP8802 является понижающим DC/DC преобразователем. Устройство может управлять цепочкой до тринадцати светодиодов, в зависимости от прямого падения напряжения на светодиоде, в диапазоне входного напряжения от8V до 48V. Последовательное соединение обеспечивает идентичный ток, протекающий через светодиод, а также равномерную яркость и плюс ко всему устраняет необходимость в балластных резисторах. AP8802 работают на частотах до 500 кГц. Это позволяет использовать небольшой размер вспомогательных компонентов, а следовательно минимизировать площадь печатной платы.

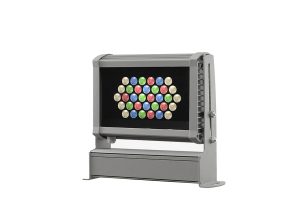

В качестве основы корпуса прожектора используется экструзионный алюминиевый профиль собственной разработки, сочетающий элегантный и техничный внешний вид; прочность и выдающиеся характеристики по теплопередаче.

Особое внимание при дизайне корпуса было уделено именно способности эффективно охлаждать плату со светодиодами для обеспечения самого долгого срока службы и максимальной яркости. Корпус радиаторного типа, имея привлекательный дизайн, обладает очень высокой степенью теплопроводности.

Если же рассматривать вопрос цены оборудования, то можно с уверенностью сказать что стереотипы о дороговизне качественного светодиодного оборудования уходят в прошлое. Светодиодный прожектор Российского производства, выполненный на базе качественных светодиодов пр-ва США или Европы будет стоить не более чем на 20% дороже, нежели МГЛ прожектор сопоставимой яркости от лучших итальянских или немецких брендов и в несколько раз дешевле, чем европейский светодиодный прожектор.
