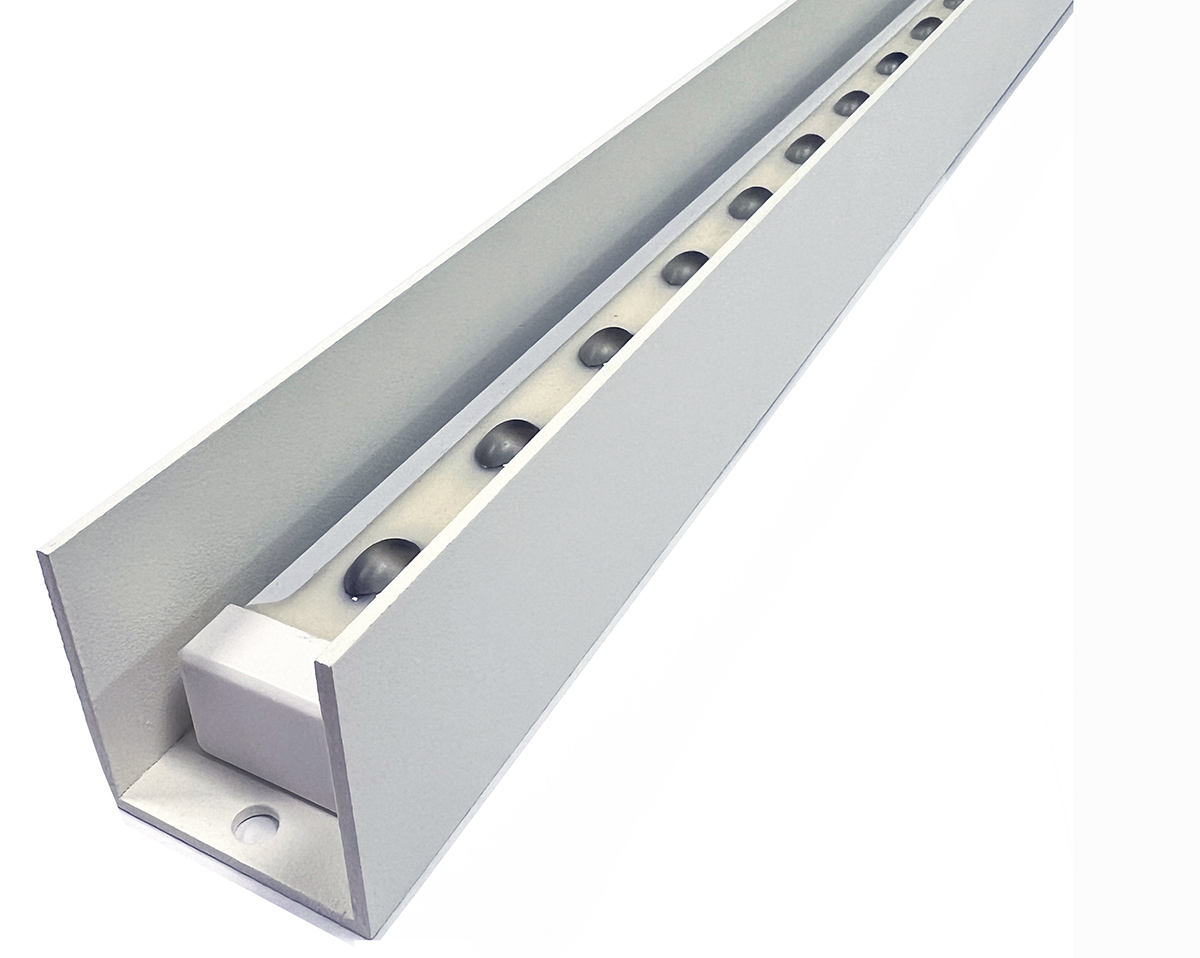

Линейный светильник с эллиптической оптикой 20х90⁰ предназначен для подсветки арочных конструкций, сводов, высоких оконных проемов, слуховых окон, карнизов.
Сетевое подключение AC200-265V. Блок питания не требуется.
Всепогодная защита IP67.
Кронштейн передвигается по корпусу, что упрощает монтаж.
Качественные светодиоды гарантируют стабильность яркости и спектральных характеристик.
Драйвер на высокоресурсных электронных компонентах рассчитан на температуры до -50⁰С. Имеет отличный PF>0,97, сверхмалый пусковой ток, прекрасную электромагнитную совместимость, защиту от высоковольтных импульсов.
Конфигуратор
Технические данные
Детали
| Тип светильника | Линейный |
|---|---|
| Длина | 1207mm – 36W, 911mm – 27W, 610mm – 18W, 314mm – 9W |
| Цветность | 2700К, 3000К, 4000К, 5000К |
| Питание | AC200-265V |
| Управление | TRIAC, On / Off |
| Оптика | 20a90⁰ |
| Световой поток, max | 2900lm |
| Степень пыле-влагозащиты IP | IP67 |
| Индекс цветопередачи | Ra>80 |
| Температура эксплуатации, °C | -50…+50°С |
| Типовые цвета корпуса RAL | 1013; 7015; 9005; 9010; 9016 |
ОПИСАНИЕ ДЛЯ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ. NEXUS FRAME — Линейный светильник с эллиптической оптикой 20х90° ; Габариты без кронштейна: Д=314/611/910/1207мм; Ш=30мм; B=20мм.; Вес 0,55кг/м. Потребляемая мощность 36W/1207mm . Питание: 200-265VAC. PF>0,97. Функция диммирования: есть, TRIAC. Световой поток: 2900lm (36W). Цвет светодиодов (по заказу): 2700K / 3000K / 4000K / 5000K. Угол излучения: 20х90°. CRI Индекс цветопередачи: Ra82. Материал корпуса: алюминиевый сплав ANTICORODAL 6060 с низким содержанием меди и полиэфирной окраской по стандарту Qualicoat. Цвет корпуса: по заказу. Степень защиты оболочки: IP67. Степень прочности: IK05. Класс вибростойкости М2. Рабочая температура: -50°C — +45°C. Светильник герметизирован полимерным материалом с высокой механической прочностью, эластичностью, стойкостью к осадкам, реагентам, УФ-излучению. Светильник оборудован кабелем X05VV-F сечением 3×0,5, Øкабеля 5мм или коннекторами IP68. Фотобиологическая безопасность: группа риска 1 секунда EN 62471:2006. Класс изоляции: I. Класс энергопотребления: A / A+ / A++ (светодиодный модуль встроен) согласно UE 874/2012. Аксессуары и опции: Разъём питания IP68 с 3 контактами, Выводные кабели требуемой длины, Неюстируемые кронштейны, Юстируемые кронштейны.
Ключевые преимущества
| ПИТАНИЕ AC 200-265V |
НЕЗАМЕТНЫЙ НА ФАСАДЕ Корпус 3х2см. |
| ДИММИРОВАНИЕ TRIAC |
СУПЕРШИРОКИЙ ЭЛЛИПС 20×90° |
| ГЕРМЕТИЧНОСТЬ IP67 ПОДТВЕРЖДЕНО ИСПЫТАНИЯМИ |
|
| DRIVER ON BOARD БЛОК ПИТАНИЯ НЕ ТРЕБУЕТСЯ |
|
- СВЕТОВОЙ ЭФФЕКТ – луч 20град. по вертикали и 90град. по горизонтали. Опциональный антислепящий экран.
- КРОНШТЕЙНЫ – могут двигаться по всей длине корпуса. Оснащены надежным крепежом. Есть юстируемые и не юстируемые кронштейны. Также возможно изготовление нестандартных кронштейнов.
- СУПЕРКОМПАКТНЫЙ РАЗМЕР – это один из самых маленьких линейных светильников с питанием 220V. Его размер всего 30х20мм. Вес 0,55кг/м. Несмотря на миниатюрность он имеет высокую механическую прочность и яркость.
- НАДЕЖНОСТЬ – полная защита светодиодного модуля герметизирующим полимером. Драйвер выполнен на высокоресурсных электронных компонентах. Рассчитан на работу при -50⁰С, имеет отличный PF>0,97, минимальный пусковой ток, прекрасную электромагнитную совместимость, стойкость к скачкам напряжения и высоковольтным импульсам.
АКСЕССУАРЫ И ОПЦИИ
MOSFET Диммер
Коннекторы
